System 25

sf-_0031_System 25

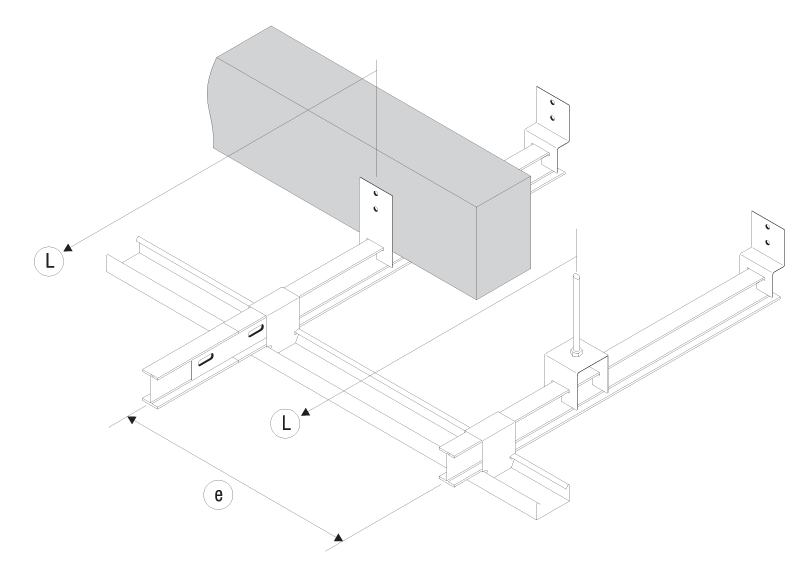

Metallkonstruktion zur Überbrückung von Lüftungskanälen etc.

Deckensystem 25

System Metallkonstruktion zur Überbrückung von Lüftungskanälen etc.
geeignet für Flexible Deckengestaltung, individuelle Einsatzmöglichkeiten
Deckenbild Verdeckt, zur Aufnahme von Deckensystemen

Die Teile entsprechen den gültigen DIN-EN Normen.

Durchbiegung DP 25   ly= 8,82 cm4, Wy= 3,53 cm³, G = 1,55 kg/m
Achsabstand „e“Meter

0,90

1,20

1,50

DeckenbelastungkN/m²

0,10 0,15 0,20 0,30

0,10 0,15 0,20 0,30

0,10 0,15 0,20 0,30

Stützweite/Hängerabstand „L“ A* Meter
B* Meter

3,00 2,66 2,44 2,15
2,70 2,48 2,32 2,11

2,76 2,44 2,23 1,96
2,54 2,32 2,17 1,96

2,58 2,28 2,08 1,83
2,42 2,21 2,06 1,83

*A: Bei Berücksichtigung einer zul. Durchbiegung von max. L/500
*B: Bei Berücksichtigung einer zul. Durchbiegung von max. 4 mm

Hinweis: Bei Verwendung von Kreuzschnellverbinder 1/139 ist im Spannweitendiagramm grundsätzlich Zeile B* anzuwenden.

Pos.Bestell-Nr.KennzifferBezeichnung / OberflächeMaterialdickeLängeVerp.-Einheit
11/1375738Abhängeteil, verzinkt3,00 mm115 mm1 Stück
21/1355736Abhängeteil zur Aufnahme von Gewindestangen, verzinkt3,00 mm60 mm1 Stück
31/1365737Wandanschlussteil, verzinkt3,00 mm97 mm1 Stück
4DP 252126Weitspannprofil, verzinkt1,25 mm5.000 mm25 Meter
51/1052810Längsverbindungsplatte, verzinkt2,00 mm150 mm1 Stück
61/139 E5885Kreuzschnellverbinder zur Befestigung von DP 16/DP 17 Profilen, verzinkt1,00 mm70 mm100 Stück
