Metallkonstruktion für Unterdecken mit Langfeldplatten oder ähnliches, Einlegemontage
Deckensystem 165
| System | Metallkonstruktion-Kreuzbandraster zum Einlegen von Langfeldplatten |
| geeignet für | Perforierte und geschlossene Langfeldplatten, einzeln austauschbar, Anschluss von Trennwänden |
| Deckenbild | Symmetrische Teilung mit Stoßfugen, C-Zargen mit Fuge und Füllprofil |
Die Teile entsprechen den gültigen DIN-EN Normen.
Alle Mengen sind auf Basis einer großflächigen Endlosverlegung ermittelt, ohne Berücksichtigung der Wandanschlussfelder. Bei kleineren Räumen können sich die Bedarfsmengen erheblich erhöhen. Abstände nach Herstellervorgaben beachten. Eine Gewähr für nachstehende Auflistung können wir nicht übernehmen.
Hängerabstand (A) bei Achsmaß (B) 1.200 mm: max. 1.200 mm
Hängerabstand (A) bei Achsmaß (B) 1.500 mm: max. 1.000 mm

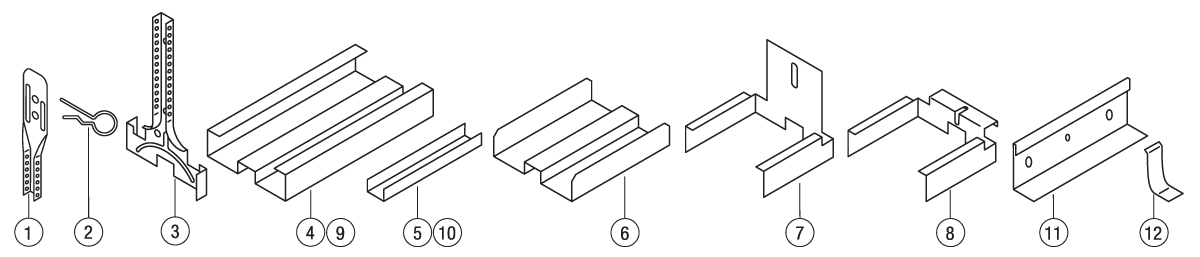

| Pos. | Bestell-Nr. | Bezeichnung | Materialdicke | Länge | Verp.-Einheit | Bedarf pro m2 Achsmaß B 1.200x1.200 mm | Bedarf pro m2 Achsmaß B 1.500x1.500 mm |
|---|---|---|---|---|---|---|---|
| 1 | 1/30 | Noniushänger-Oberteil | 1,00 mm | nach Bedarf | 100 Stück | 0,70 Stück* | 0,67 Stück* |
| 2 | 1/14 | Nonius-Sicherungsklammer | 2,50 mm | 60 mm | 100 Stück | 1,40 Stück* | 1,34 Stück* |
| 3 | 1/37 R | Noniushänger-Unterteil | 1,25 mm | 140 mm | 100 Stück | 0,70 Stück* | 0,67 Stück* |
| 4 | PB | Hauptzarge | 1,00 mm | 6.000 mm | 4 Stück | 0,84 Meter | 0,67 Meter |
| 5 | FP | Füllprofil als Hauptprofil | 0,60 mm | 6.000 mm | 4 Stück | 0,84 Meter | 0,67 Meter |
| 6 | ZL | Längsverbinder | 1,00 mm | 120 mm | 100 Stück | 0,21 Stück | 0,17 Stück |
| 7 | ZW | Wandanschlussteil | 1,25 mm | 100 mm | 100 Stück | nach Bedarf | nach Bedarf |
| 8 | ZK | Kreuzverbinder | 1,25 mm | 95 mm | 100 Stück | 1,40 Stück | 0,89 Stück |
| 9 | PB | Querzarge | 1,00 mm | nach Bedarf | 1 Stück | 0,77 Meter | 0,63 Meter |
| 10 | PB SCH | Stanzen von C-Zargenprofil | 0,69 Stück | 0,44 Stück | |||
| 11 | FP | Füllprofil als Querprofil | 1,00 mm | nach Bedarf | 1 Stück | 0,77 Meter | 0,63 Meter |
| 12 | FP SCH | Schneiden von Füllprofil | 0,69 Stück | 0,44 Stück | |||
| 13 | DP 52 | Klemm-Wandwinkel mit Dübelvorlochung | 0,75 mm | 3.000 mm | 60 Meter | nach Bedarf | nach Bedarf |
| 14 | 1/187 | Niederhaltefeder | 0,50 mm | 50 mm | 500 Stück | nach Bedarf | nach Bedarf |
* Empfehlung: Auf 1,5 m² Deckenfläche ist die Konstruktion mit mindestens 1 Abhänger zu montieren.
