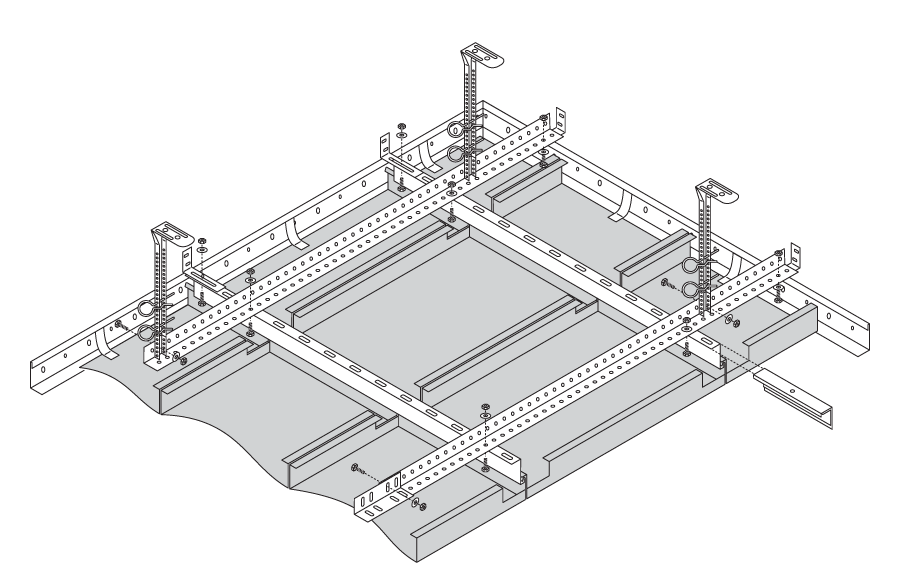

Metallkonstruktion für Unterdecken mit Metall-Langfeldplatten oder ähnliches, Einhängemontage
Deckensystem 130
| System | Verdeckte Konstruktion mit AS 20 Rostwinkelprofil zum Einhängen von Langfeldplatten |
| geeignet für | Perforierte und geschlossene Langfeldplatten, einzeln abnehmbar |
| Deckenbild | Symmetrische Teilung mit Stoßfugen |
Die Teile entsprechen den gültigen DIN-EN Normen.
Alle Mengen sind auf Basis einer großflächigen Endlosverlegung ermittelt, ohne Berücksichtigung der Wandanschlussfelder. Bei kleineren Räumen können sich die Bedarfsmengen erheblich erhöhen. Abstände nach Herstellervorgaben beachten. Eine Gewähr für nachstehende Auflistung können wir nicht übernehmen.
| Pos. | Bestell-Nr. | Bezeichnung | Materialdicke | Länge | Verp.-Einheit | Bedarf pro m2, Plattenlänge A* | |||
|---|---|---|---|---|---|---|---|---|---|
| 1.200 mm | 1.500 mm | 1.800 mm | 2.000 mm | ||||||
| 1 | 1/30 | Noniushänger-Oberteil | 1,00 mm | nach Bedarf | 100 Stück | 0,70 Stück* | 0,70 Stück* | 0,70 Stück* | 0,70 Stück* |
| 2 | 1/14 | Nonius-Sicherungsklammer | 2,50 mm | 60 mm | 100 Stück | 1,40 Stück* | 1,40 Stück* | 1,40 Stück* | 1,40 Stück* |
| 3 | 1/37 A | Noniushänger-Unterteil | 1,25 mm | 150 mm | 100 Stück | 0,70 Stück* | 0,70 Stück* | 0,70 Stück* | 0,70 Stück* |
| 4 | AS 20 | Rostwinkelprofil | 2,00 mm | 4.000 mm | 40 Meter | 0,84 Meter | 0,84 Meter | 0,84 Meter | 0,84 Meter |
| 5 | AS 25 | Längsverbinder | 2,00 mm | 150 mm | 100 Stück | 0,21 Stück | 0,21 Stück | 0,21 Stück | 0,21 Stück |
| 6 | AS 30 | Wandanker | 2,00 mm | 100 mm | 100 Stück | nach Bedarf | nach Bedarf | nach Bedarf | nach Bedarf |
| 7 | AS 10 | Auflageprofil | 1,25 mm | 4.000 mm | 100 Stück | 0,84 Meter | 0,67 Meter | 0,56 Meter | 0,50 Meter |
| 8 | AS 15 | Längsverbinder | 1,25 mm | 100 mm | 40 Meter | 0,21 Stück | 0,17 Stück | 0,14 Stück | 0,13 Stück |
| 9 | AS 45 | Sechskantschraube | M6 | 20 mm | 500 Stück | 1,80 Stück | 1,65 Stück | 1,55 Stück | 1,55 Stück |
| AS 50 | Sechskantmutter | 100 Stück | 1,80 Stück | 1,65 Stück | 1,55 Stück | 1,55 Stück | |||
| AS 55 | Unterlegscheibe | 1.000 Stück | 1,80 Stück | 1,65 Stück | 1,55 Stück | 1,55 Stück | |||
| 10 | DP 52 | Klemm-Wandwinkel | 0,75 mm | 3.000 mm | 60 Meter | nach Bedarf | nach Bedarf | nach Bedarf | nach Bedarf |
| 11 | 1/187 | Niederhaltefeder | 0,50 mm | 48 m | 500 Stück | nach Bedarf | nach Bedarf | nach Bedarf | nach Bedarf |
* Empfehlung: Auf 1,5 m² Deckenfläche ist die Konstruktion mit mindestens 1 Abhänger zu montieren.
